Artikel ini akan membahas secara mendalam perbedaan antara Weld Neck Flange vs Slip On Flange untuk membantu para engineer dan procurement officer menentukan pilihan terbaik bagi proyek mereka, serta mengapa Bunakensteel menjadi mitra terpercaya untuk pengadaan komponen ini.
Dalam dunia industri, minyak, dan gas, pemilihan komponen perpipaan yang tepat adalah kunci utama untuk menjaga integritas sistem dan keselamatan operasional. Dua jenis flange yang paling sering digunakan dalam proyek konstruksi adalah Weld Neck Flange (WNF) dan Slip On Flange (SOF). Meskipun keduanya memiliki fungsi dasar yang sama yaitu menyambungkan pipa, katup, atau peralatan lainnya, keduanya memiliki karakteristik teknis yang sangat berbeda.

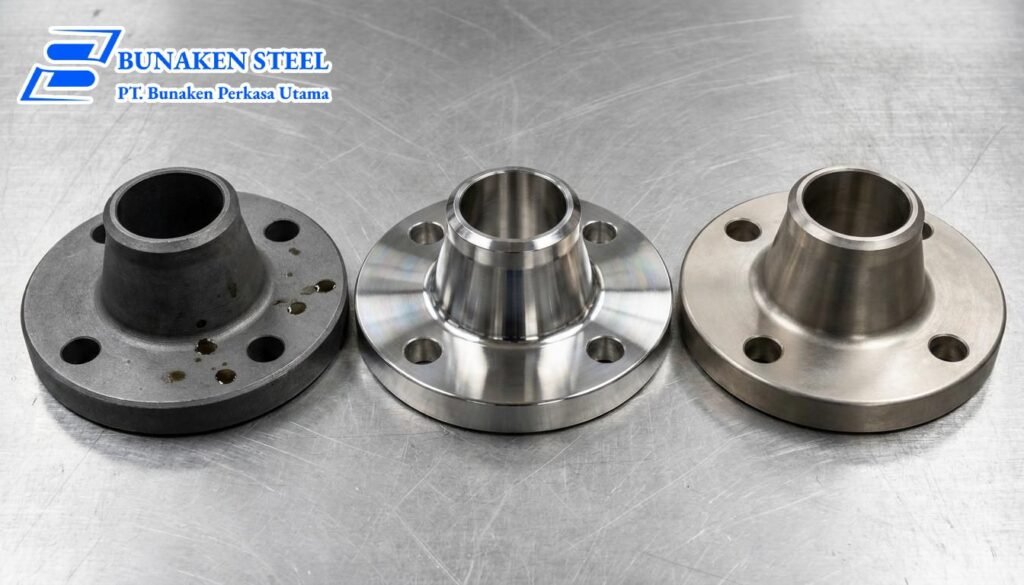

Mengenal Weld Neck Flange (WNF)
Weld Neck Flange dikenal dengan ciri khas hub atau lehernya yang panjang dan meruncing (tapered hub). Flange jenis ini dirancang untuk disambungkan ke pipa melalui proses butt welding (las tumpul). Ujung leher flange memiliki diameter yang sama dengan diameter pipa, sehingga ketika dilas, aliran fluida di dalamnya menjadi sangat lancar tanpa hambatan turbulensi yang berarti.
Baca juga : Mengenal Weld Neck Flange Dalam Sistem Perpipaan Industri

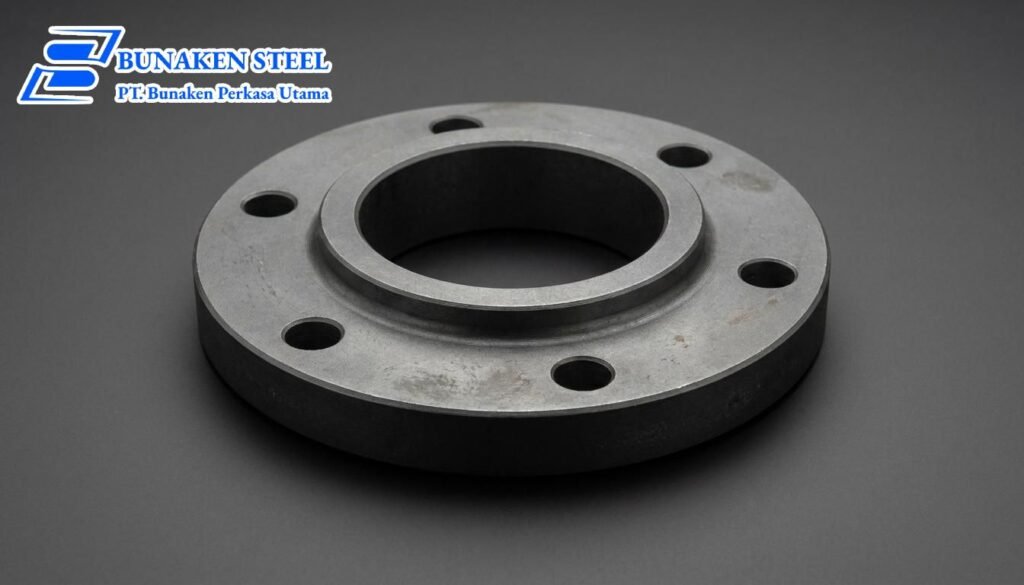

Mengenal Slip On Flange (SOF)
Berbeda dengan WNF, Slip On Flange memiliki diameter dalam yang sedikit lebih besar daripada diameter luar pipa. Sesuai namanya, flange ini dipasang dengan cara diselipkan ke ujung pipa. Proses penyambungannya dilakukan dengan pengelasan fillet (fillet weld) pada bagian luar dan bagian dalam flange. Karena desainnya yang sederhana, SOF sering menjadi pilihan untuk aplikasi dengan tekanan rendah.
Baca juga : Apa itu Slip On Flange? Pengertian dan Keunggulannya

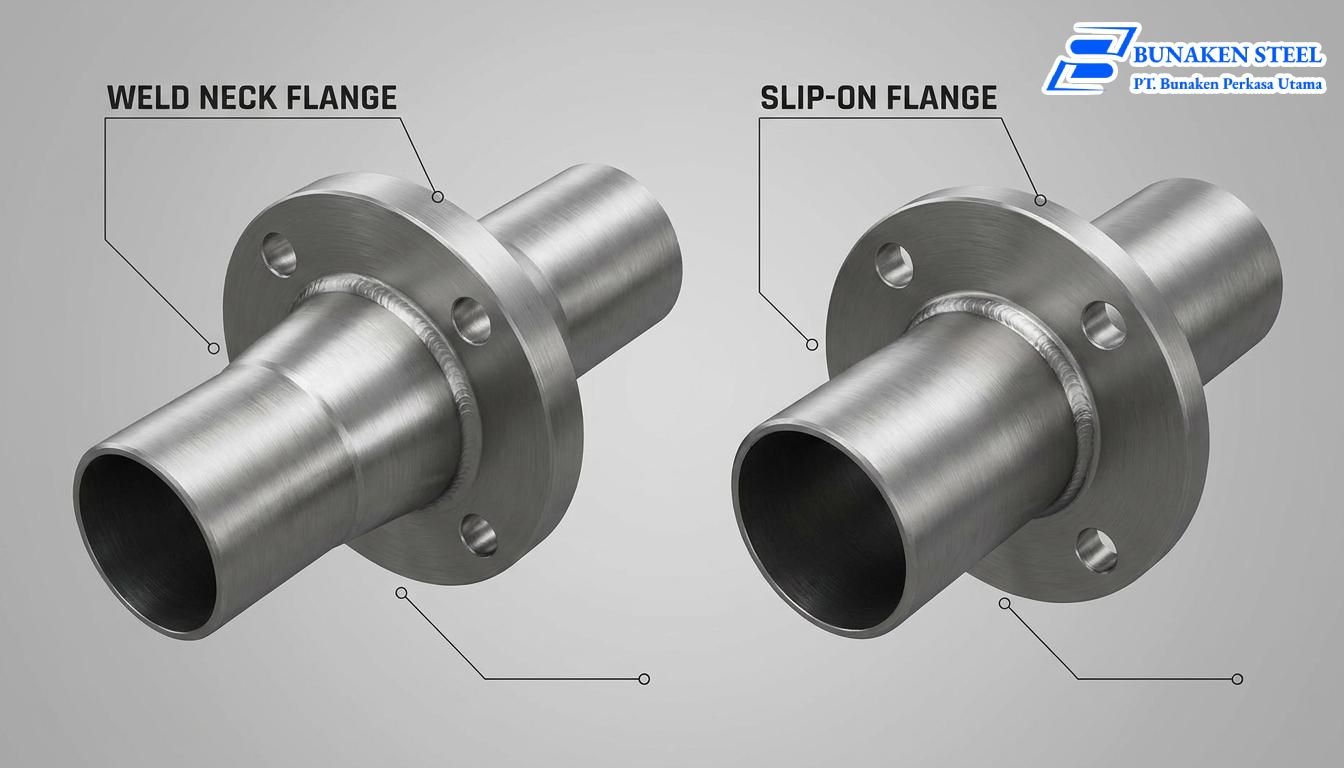

Perbedaan Utama: Weld Neck vs Slip On
- Metode Instalasi
Weld Neck Flange membutuhkan akurasi tinggi karena menggunakan butt weld yang harus sejajar sempurna dengan pipa. Sebaliknya, Slip On Flange lebih mudah dipasang karena pipa hanya perlu masuk ke dalam flange sebelum dilas, sehingga memberikan fleksibilitas lebih dalam penyelarasan posisi. - Ketahanan Tekanan dan Suhu
Weld Neck Flange dirancang khusus untuk menangani tekanan tinggi (high pressure) dan suhu ekstrem. Struktur hub-nya yang meruncing membantu mendistribusikan tegangan dari flange ke pipa secara merata. Slip On Flange biasanya terbatas pada kelas tekanan yang lebih rendah (biasanya hingga Class 150 atau 300) karena kekuatan las fillet-nya tidak sekuat butt weld. - Ketahanan Terhadap Kelelahan (Fatigue Life)
Secara teknis, Weld Neck Flange memiliki umur kelelahan yang jauh lebih lama, diperkirakan mencapai 3 hingga 4 kali lebih kuat dibandingkan Slip On Flange dalam menghadapi getaran atau pembebanan berulang. - Efisiensi Biaya
Dari segi harga material, Slip On Flange umumnya lebih murah dibandingkan Weld Neck Flange. Namun, jika memperhitungkan biaya pengelasan ganda (luar dan dalam) pada SOF, total biaya instalasi bisa bervariasi tergantung pada standar proyek yang digunakan.
Kelebihan dan Kekurangan
Weld Neck Flange Kelebihan: Sangat kuat, tahan terhadap fluktuasi suhu dan tekanan, meminimalkan turbulensi, dan mudah diperiksa menggunakan radiografi (X-ray). Kekurangan: Harga lebih mahal, membutuhkan ruang pemasangan yang lebih luas karena adanya hub, dan membutuhkan welder bersertifikat tinggi.
Slip On Flange Kelebihan: Biaya awal lebih rendah, pemasangan lebih cepat dan mudah, serta tidak memerlukan pemotongan pipa yang sangat presisi. Kekurangan: Tidak direkomendasikan untuk aplikasi kritis atau bertekanan sangat tinggi, kekuatan las lebih rendah, dan sulit untuk dilakukan inspeksi radiografi pada sambungan dalamnya.
Kapan Harus Memilih Weld Neck atau Slip On?
Pemilihan flange sangat bergantung pada spesifikasi teknis proyek Anda:
- Gunakan Weld Neck Flange jika sistem Anda menangani fluida berbahaya, beroperasi pada tekanan tinggi (di atas Class 600), atau berada pada suhu yang sangat panas atau dingin (cryogenic). Ini adalah standar untuk jalur pipa utama di sektor minyak dan gas.
- Gunakan Slip On Flange jika Anda bekerja pada sistem utilitas, air, atau udara bertekanan rendah di mana efisiensi biaya adalah prioritas utama dan risiko kegagalan sambungan tidak berdampak katastropik.
Mengapa Memilih Bunakensteel?
Memastikan kualitas material adalah langkah krusial dalam pengadaan flange. Bunakensteel hadir sebagai penyedia komponen industri terpercaya yang memahami kebutuhan teknis Anda. Kami menyediakan berbagai pilihan Weld Neck Flange dan Slip On Flange dengan standar internasional seperti ASME, ANSI, dan DIN.
Di Bunakensteel, setiap produk melewati kontrol kualitas yang ketat untuk memastikan ketahanan dan kepatuhan terhadap spesifikasi teknis. Tim ahli kami siap membantu para procurement officer dan engineer dalam memilih material yang paling sesuai dengan anggaran dan kebutuhan teknis proyek.
Kesimpulan
Memahami perbedaan antara Weld Neck Flange vs Slip On Flange sangat penting untuk menjamin keamanan dan efisiensi sistem perpipaan. Sementara WNF menawarkan kekuatan superior untuk kondisi ekstrem, SOF memberikan kemudahan dan nilai ekonomis untuk aplikasi standar. Apapun pilihan Anda, pastikan untuk mendapatkan material berkualitas tinggi hanya dari pemasok berpengalaman seperti Bunakensteel.
