Weld Neck Flange Koneksi Flensa Kuat & Tahan Tekanan Tinggi

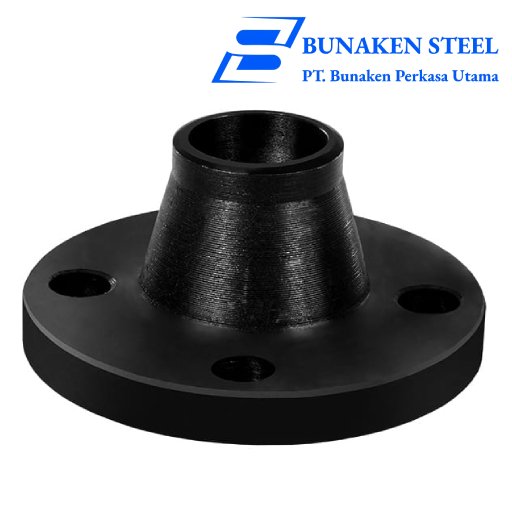

Weld Neck Flange (WN Flange) adalah jenis flensa pipa yang dirancang dengan leher (neck) panjang untuk dilas langsung ke pipa, memberikan transisi tekanan yang mulus dan kuat antara pipa dan flange. Jenis ini sangat direkomendasikan untuk sistem bertekanan tinggi, bersuhu ekstrem, dan bergetaran tinggi, seperti di industri migas, pembangkit listrik, dan petrokimia.

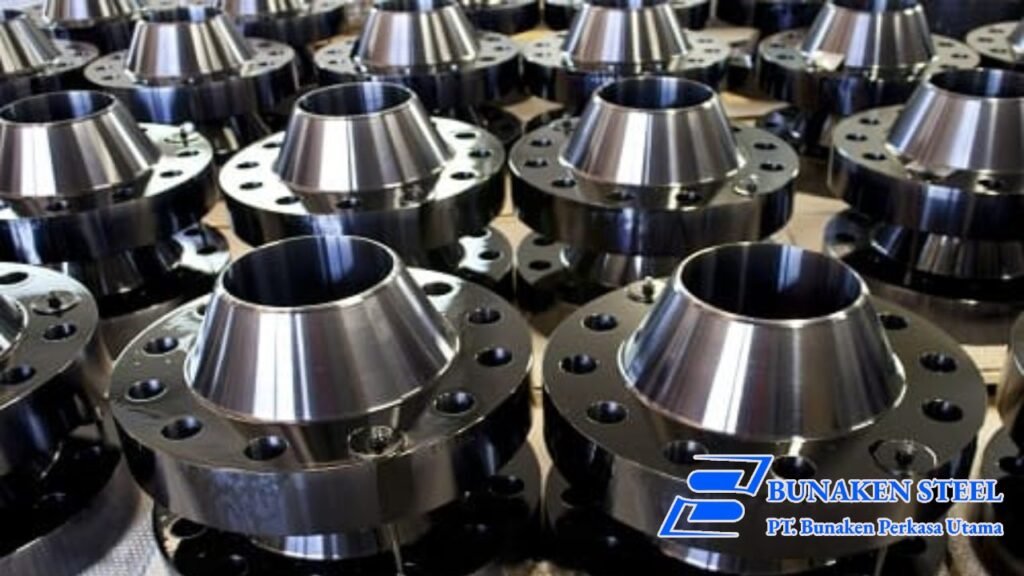

Di PT Bunaken Perkasa Utama (Bunaken Steel), kami menyediakan berbagai ukuran dan standar Weld Neck Flange berkualitas tinggi dari material carbon steel, stainless steel, hingga alloy steel.
⚙️ Kelebihan Weld Neck Flange
-
✅ Sambungan las butt weld kuat dan tahan tekanan
-
✅ Cocok untuk sistem bertekanan tinggi & suhu ekstrem
-
✅ Transisi tekanan lebih stabil – mengurangi stres pada pipa
-
✅ Umur pakai lebih panjang, cocok untuk instalasi permanen
-
✅ Mendukung beragam standard internasional (ANSI, DIN, JIS)
🧱 Material Tersedia
-
Carbon Steel (ASTM A105 / A350 LF2)
-
Stainless Steel (SS 304 / SS 316 / Duplex)
-
Alloy Steel (A182 F11, F22, dll)
-
Galvanized / Epoxy Coated
-
Custom material sesuai permintaan proyek
🏗️ Aplikasi Weld Neck Flange
-
Industri minyak dan gas (onshore/offshore)
-
Petrokimia & kimia berat
-
Pembangkit listrik & sistem uap
-
Pipa industri tekanan tinggi
-
Sistem air & pemrosesan fluida agresif
📏 Tabel Ukuran Weld Neck Flange ANSI B16.5 – Class 150
| Ukuran Nominal (Inch) | OD Flange (mm) | Bolt Hole | Diameter Lubang Baut (mm) | Tebal Flange (mm) | Diameter Leher (mm) |
|---|---|---|---|---|---|
| ½” | 90 | 4 | 16 | 11 | 22 |
| ¾” | 100 | 4 | 16 | 13 | 27 |
| 1” | 110 | 4 | 16 | 14 | 34 |
| 1¼” | 115 | 4 | 16 | 16 | 42 |
| 1½” | 125 | 4 | 16 | 17 | 48 |
| 2” | 150 | 4 | 19 | 19 | 60 |
| 2½” | 180 | 4 | 19 | 21 | 73 |
| 3” | 190 | 4 | 19 | 22 | 89 |
| 4” | 230 | 8 | 19 | 24 | 114 |
| 5” | 255 | 8 | 22 | 25 | 141 |
| 6” | 280 | 8 | 22 | 26 | 168 |
| 8” | 345 | 8 | 22 | 29 | 219 |
| 10” | 405 | 12 | 25 | 31 | 273 |
| 12” | 485 | 12 | 25 | 32 | 324 |
📌 Untuk Class 300 / 600 / 900 / 1500 juga tersedia sesuai permintaan. Ukuran bisa disesuaikan dengan standar ANSI, JIS, DIN, atau PN.
🔩 Jenis Weld Neck Flange Berdasarkan Tekanan
| Class ANSI | Tekanan Kerja (PSI) | Keterangan |
|---|---|---|
| 150 | ± 285 psi | Untuk tekanan rendah–sedang |
| 300 | ± 740 psi | Cocok untuk tekanan industri |
| 600 | ± 1480 psi | Sistem bertekanan tinggi |
| 900 | ± 2220 psi | Digunakan di sistem proses berat |
| 1500 | ± 3705 psi | Pabrik petrokimia & migas |
📞 Hubungi Kami Sekarang
Sedang cari weld neck flange berkualitas untuk kebutuhan proyek industri Anda?
Tim kami siap membantu Anda dari pemilihan spesifikasi, teknis, hingga pengiriman cepat ke seluruh Indonesia.
