Mengenal stub end dan lap joint flange untuk sistem perpipaan industri
Dalam dunia industri perpipaan, pemilihan komponen yang tepat sangat krusial untuk memastikan efisiensi dan keamanan operasional. Salah satu kombinasi komponen yang sering digunakan namun memerlukan pemahaman mendalam adalah stub end dan lap joint flange.
Bunakensteel sebagai penyedia solusi perpipaan terpercaya menyediakan berbagai kebutuhan komponen ini dengan standar kualitas tinggi untuk mendukung berbagai skala proyek infrastruktur dan industri.
Apa itu stub end dan lap joint flange?

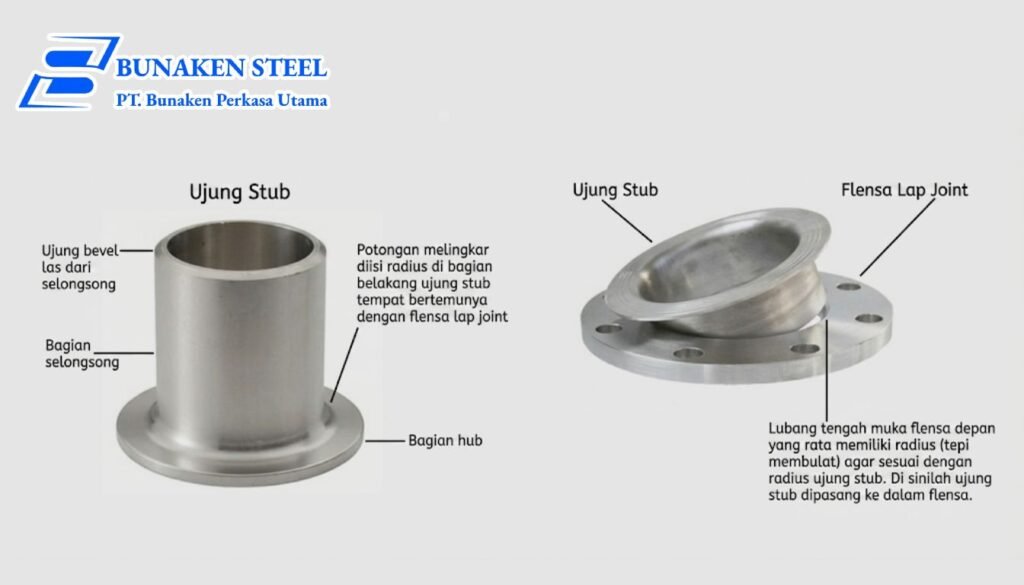

Stub end adalah fitting pipa pendek yang memiliki satu ujung melebar (flared) dan ujung lainnya disiapkan untuk disambung dengan pipa melalui proses pengelasan. Komponen ini berfungsi sebagai permukaan kontak utama untuk gasket. Sementara itu, lap joint flange adalah sebuah cincin baja yang dirancang untuk meluncur di atas pipa dan ditempatkan tepat di belakang stub end.
Berbeda dengan jenis flange pipa lainnya, lap joint flange tidak dilas ke pipa dan tidak pernah bersentuhan langsung dengan media atau cairan yang mengalir di dalam sistem perpipaan.
Bagaimana keduanya bekerja bersama?

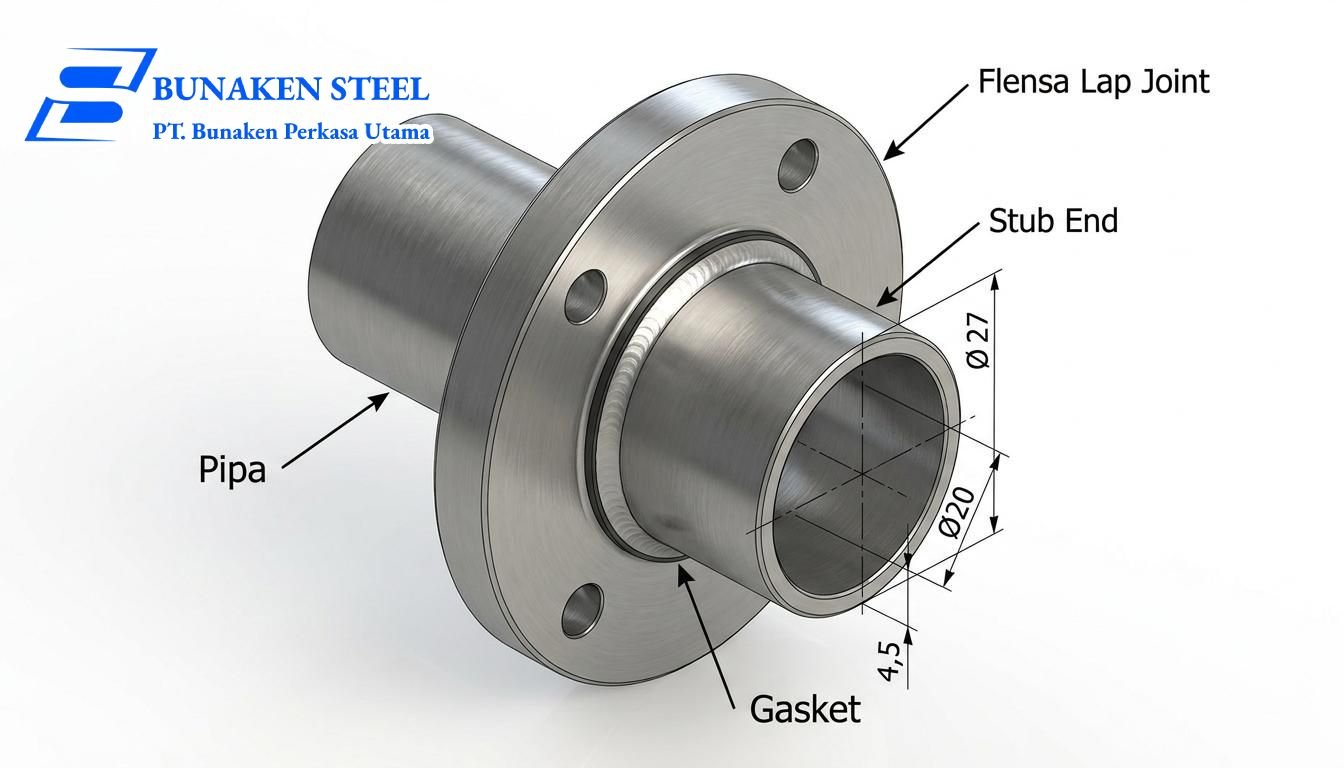

Sistem ini bekerja secara berpasangan melalui mekanisme yang unik. Stub end dilas secara permanen ke pipa utama menggunakan metode butt weld. Sebelum stub end dilas, lap joint flange terlebih dahulu dimasukkan ke dalam pipa. Setelah pengelasan selesai, flange dapat bergerak bebas di sepanjang pipa hingga mencapai bagian belakang stub end yang melebar. Saat sambungan dikencangkan dengan baut ke flange lawan, tekanan baut akan menjepit stub end di antara kedua permukaan flange, sehingga menciptakan segel yang rapat dan kuat.
“Kombinasi stub end dan lap joint flange adalah solusi efisiensi terbaik untuk perpipaan yang membutuhkan maintenance rutin.”
Keunggulan penggunaan keduanya
Salah satu keunggulan utama dari kombinasi ini adalah kemudahan dalam penyelarasan lubang baut atau alignment. Karena lap joint flange dapat berputar bebas di sekitar pipa sebelum baut dikencangkan, teknisi lapangan tidak perlu melakukan pengaturan posisi lubang baut yang presisi saat proses pengelasan stub end. Hal ini secara signifikan mempercepat proses instalasi dan mengurangi risiko kesalahan posisi.
Efisiensi biaya juga menjadi faktor pertimbangan penting. Pada sistem perpipaan yang mengalirkan material korosif, pipa dan stub end harus terbuat dari bahan tahan korosi yang mahal seperti stainless steel, duplex, atau paduan nikel. Namun, karena lap joint flange tidak bersentuhan dengan zat cair di dalam pipa, komponen flange ini dapat dibuat dari material carbon steel yang jauh lebih ekonomis. Penghematan biaya material ini sangat terasa pada proyek-proyek berskala besar dengan diameter pipa yang lebar.
Selain itu, kemudahan dalam pemeliharaan menjadi nilai tambah. Flange yang dapat diputar memudahkan proses pembongkaran dan perakitan kembali saat melakukan inspeksi rutin atau pembersihan pipa.
Aplikasi dalam industri
Kombinasi keduanya sangat ideal digunakan pada sistem yang membutuhkan pembongkaran berkala. Industri pengolahan kimia, kilang minyak, pengolahan air limbah, dan industri makanan serta minuman sering memanfaatkan desain ini. Komponen ini juga sangat populer pada sistem perpipaan dengan ruang terbatas di mana penyelarasan baut menjadi tantangan tersendiri.
Bunakensteel memahami bahwa setiap proyek memiliki spesifikasi dan tuntutan teknis yang berbeda. Oleh karena itu, penyediaan stub end dan lap joint flange dengan berbagai standar ukuran dan material menjadi prioritas untuk memastikan keandalan sistem perpipaan pelanggan.
Kesimpulan
Memahami fungsi dan manfaat stub end serta lap joint flange memungkinkan perusahaan untuk mengoptimalkan biaya operasional tanpa mengorbankan integritas sistem. Dengan kemudahan instalasi dan fleksibilitas material, pasangan komponen ini menjadi solusi cerdas bagi kebutuhan mekanikal modern. Pastikan Anda menggunakan produk dari Bunakensteel untuk mendapatkan jaminan kualitas komponen perpipaan yang sesuai dengan standar industri internasional.
