Dalam industri konstruksi dan migas, pemilihan material pipa yang tepat sangat krusial untuk memastikan keamanan operasional. Salah satu standar yang paling sering digunakan secara global adalah Pipa Schedule 40 (SCH 40). Artikel ini akan membahas spesifikasi teknis dan peran vital pipa SCH 40 dalam berbagai proyek skala besar.

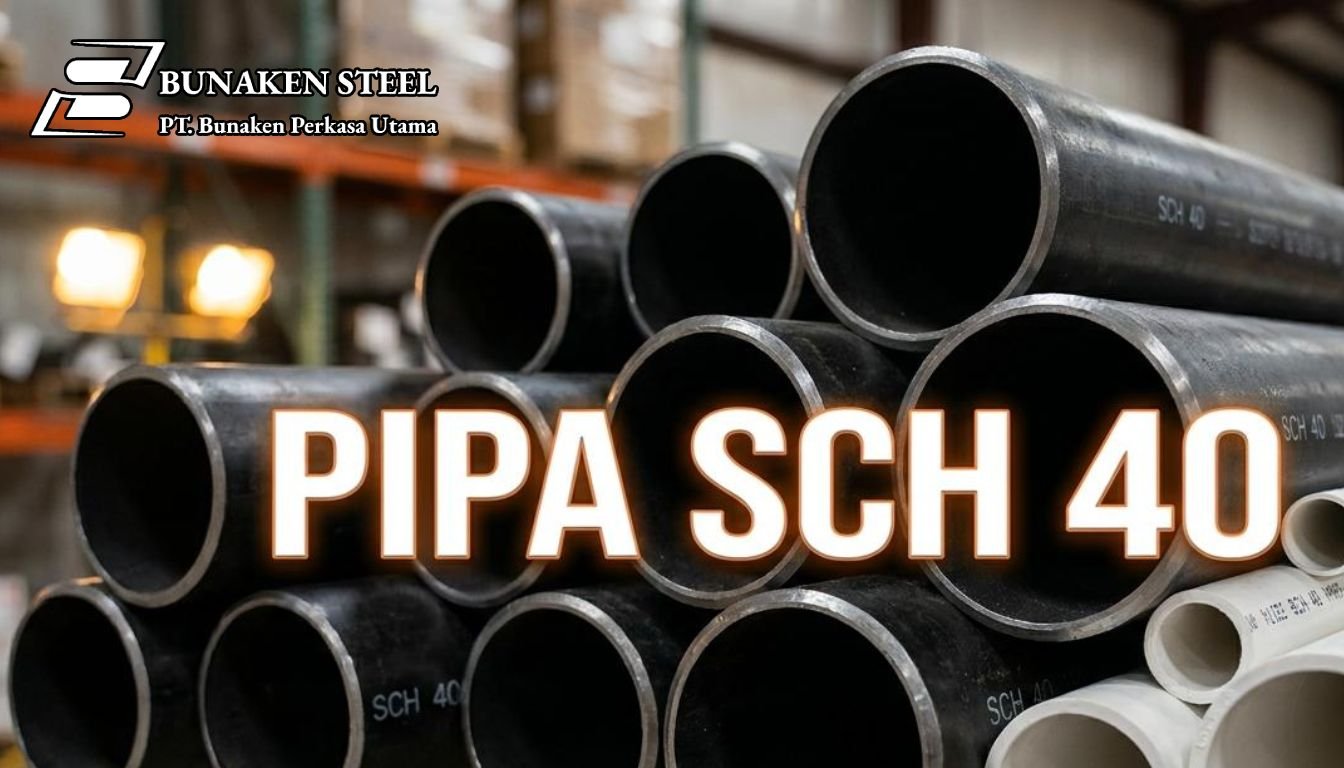

Apa itu Pipa SCH 40?
Istilah “Schedule” (SCH) merujuk pada standar ketebalan dinding pipa yang ditetapkan oleh ASME (American Society of Mechanical Engineers) melalui kode ASME B36.10M untuk pipa baja karbon dan B36.19M untuk pipa stainless steel.
Schedule 40 (SCH 40) merupakan klasifikasi ketebalan dinding pipa yang paling umum digunakan karena menawarkan keseimbangan optimal antara kekuatan struktural, kapasitas tekanan, dan efisiensi biaya. Secara teknis, SCH 40 sering disebut sebagai ketebalan “Standard” (STD) untuk sebagian besar ukuran pipa.
Spesifikasi Teknis dan Dimensi
Ketebalan dinding pipa schedule 40 akan meningkat seiring dengan bertambahnya ukuran diameter nominal pipa (Nominal Pipe Size/NPS). Berikut adalah ringkasan dimensi teknis pipa baja karbon SCH 40:
| NPS (Inci) | Outside Diameter (Inci) | Ketebalan Dinding (mm) | Estimasi Tekanan Kerja (PSI)* |
|---|---|---|---|
| 1/2″ | 0.840 | 2.77 | ~6,350 |
| 1″ | 1.315 | 3.38 | ~4,950 |
| 2″ | 2.375 | 3.91 | ~3,170 |
| 4″ | 4.500 | 6.02 | ~2,300 |
| 6″ | 6.625 | 7.11 | ~2,070 |
| 10″ | 10.750 | 9.27 | ~1,660 |
*Catatan: Kapasitas tekanan bervariasi tergantung pada material grade (misalnya ASTM A106 vs A53), suhu operasional, dan faktor keamanan (safety factor).
Material Utama
- Carbon Steel: Meliputi grade ASTM A53 Grade B, ASTM A106 Grade B, dan API 5L.
- Galvanized Steel: Baja karbon dengan lapisan seng untuk mencegah korosi.
- Stainless Steel: Digunakan untuk industri kimia atau makanan.
Aplikasi Utama di Berbagai Industri
- Industri Minyak & Gas: Transportasi produk olahan dan minyak mentah.
- Konstruksi & Infrastruktur: Struktur penyangga dan scaffolding.
- Sistem Plumbing & HVAC: Distribusi air bersih dan sistem sprinkler.
- Pabrik Industri: Sistem perpipaan kimia dan uap (steam).
Keunggulan Utama untuk Proyek
Memilih Pipa Schedule 40 memberikan keuntungan strategis bagi para kontraktor dan pemilik proyek:
- Daya Tahan Tinggi
Menahan tekanan internal dan beban mekanis eksternal. - Efisiensi Biaya
Kekuatan memadai tanpa ketebalan berlebihan. - Kompatibilitas Standar
Ketersediaan fittings, flanges, dan valves melimpah. - Kemudahan Fabrikasi
Sangat kompatibel dengan proses pengelasan (welding).
Solusi Material Baja Terpercaya
PT. Bunaken Perkasa Utama hadir sebagai distributor pipa besi baja nasional yang menyediakan Pipa Schedule 40 berkualitas tinggi dengan standar internasional (ASTM, API, SNI 0039:2013). Kami menyediakan solusi komprehensif mulai dari pipa, valves, hingga flanges.
Kunjungi katalog produk lengkap dan konsultasi kebutuhan material proyek Anda.
